南水北調工程管理單位應當在工程管理范圍邊界和地下工程位置上方地面設立界樁、界碑等保護標志，并設立必要的安全隔離設施對工程進行保護。未經南水北調工程管理單位同意，任何人不得進入設置安全隔離設施的區域。

  南水北調工程管理范圍內的土地不得轉作其他用途，任何單位和個人不得侵占；管理范圍內禁止擅自從事與工程管理無關的活動。

  南水北調中線工程，指從丹江口水庫引水，調水到河南省、河北省、北京市、天津市的主體工程。

一、 南水北調隔離網底梁基礎

  （1）底梁基礎采用磚砌矮墻+混凝土立柱型式，基礎底面埋深應大于當地最大凍土深度。

  （2）磚砌矮墻為三七磚墻，下鋪 250px 厚 C15 素混凝土墊層。砌磚采用 MU10 非黏土燒結實心磚，M10 水泥砂漿砌筑。磚砌矮墻兩側及頂面均為水泥砂漿飾面，做法詳見 12J1-113-外墻 2。磚砌矮墻在每開間預留流水洞，洞內壁摸 20mm 厚 1：2 水泥砂漿摻 5%防水粉。

 （3）主立柱基礎采用 C30F150 混凝土，下鋪 250px 厚 C15 素混凝土墊層，并配置構造鋼筋，鋼筋等級為 HRB400，鋼筋凈保護層為 25mm。混凝土澆筑時預埋主立柱錨固螺栓（M12×500），螺栓材質為 A2-70，外露長度 80mm。

二、 南水北調隔離網主立柱

（1）中間主立柱為直縫電焊方管□100×100×4mm，單根高 2118mm，頂面焊接堵頭鋼板-110×110×4mm，堵頭鋼板上焊接弧線槍尖（槍尖尺寸詳見柵欄網片），主立柱底部焊接錨固鋼板-300×200×8mm，底部兩側對稱焊接加固肋板-110×60×4mm，中部對稱焊接 4 個與欄柵網片連接的［形焊耳-192×50×6mm，焊耳上預留連接螺栓孔，所有焊縫均為滿焊，焊腳尺寸為 6mm。主立柱在工廠整體制作，現場安裝，通過 4 根 M12 防盜螺栓與混凝土基礎固定。

（2）分縫主立柱為一塊錨固鋼板上焊接兩根主立柱，主立柱材質及做法同中間主立柱，底部錨固鋼板-300×350×8mm，通過 6 根 M12 螺栓與混凝土基礎固定。

（3）制作主立柱的鋼管和鋼板材質為 Q235B，所有構件焊接完成后要做防腐處理， 采用先鍍鋅再噴塑的雙涂料層防腐體系。鍍鋅量為 270g/m2 ，噴塑厚度為 0.076mm，顏色暫定為草綠色，施工時可根據發包人意見適當調整。預埋螺栓及防盜螺母的材質為A2-70。

三、 南水北調隔離網欄柵網片

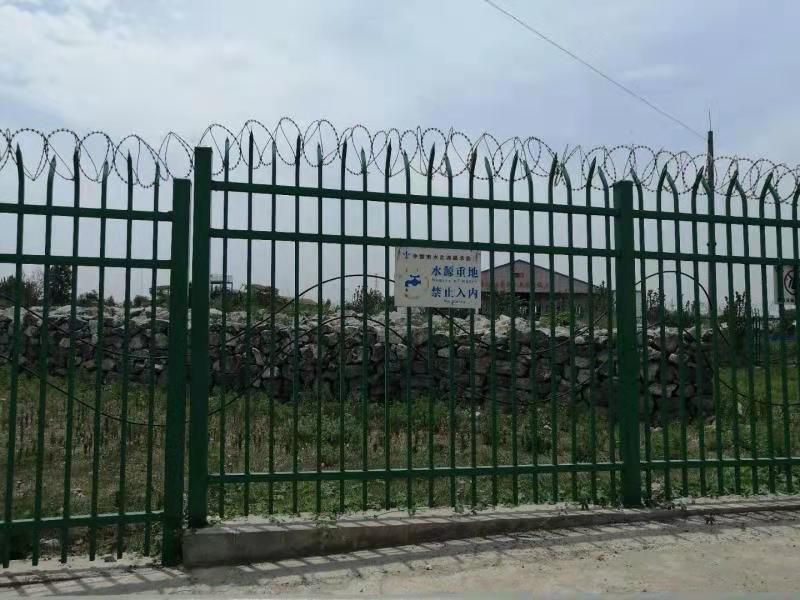

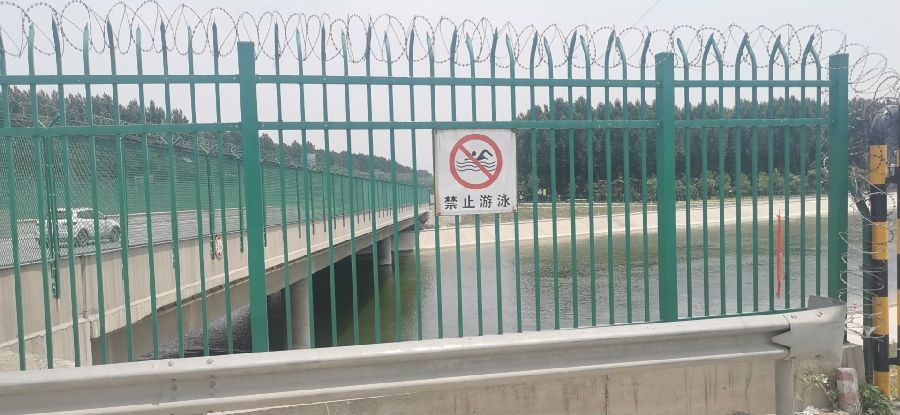

（1）欄柵網片由橫桿、中間立柱和弧線槍尖組成。

（2）橫桿為方管□50×50×2.5mm，單根長 2878mm，上下兩橫桿中心間距 2.0m，橫桿兩端預留連接螺栓孔。

（3）中間立柱方管□25×25×2.0mm，單根長 2050mm，中心間距 125mm，上下兩端分別插入上下橫桿，并采用焊接固定。

（4）弧線槍尖方管□25×25×1.2mm，弧線長 590mm，轉彎半徑 350mm，轉角 90°，

槍頭采用沖壓成型，交錯分列于隔離網兩側，弧形槍頭下部通過焊接與上橫桿上部相連。

（5）欄柵網片工廠制作時，所有焊縫均為滿焊，焊腳尺寸不小于 5mm。欄柵網片現場安裝，通過 M8×100 防盜螺栓及螺母與主立柱固定。

（6）制作欄柵網片的鋼管材質為 Q235B，所有構件焊接完成后要做防腐處理，采用先鍍鋅再噴塑的雙涂料層防腐體系。鍍鋅量為 270g/m2 ，噴塑厚度為 0.076mm，顏色暫定為草綠色，施工時可根據業主意見適當調整。螺栓及螺母的材質為 A2-70。

（7）根據現在隔離網總布置，在緩坡、陡坎和截流溝處欄柵網片為異型，材質、做法和錨固方式同標準段欄柵網片，網片的具體尺寸可做適當調整。

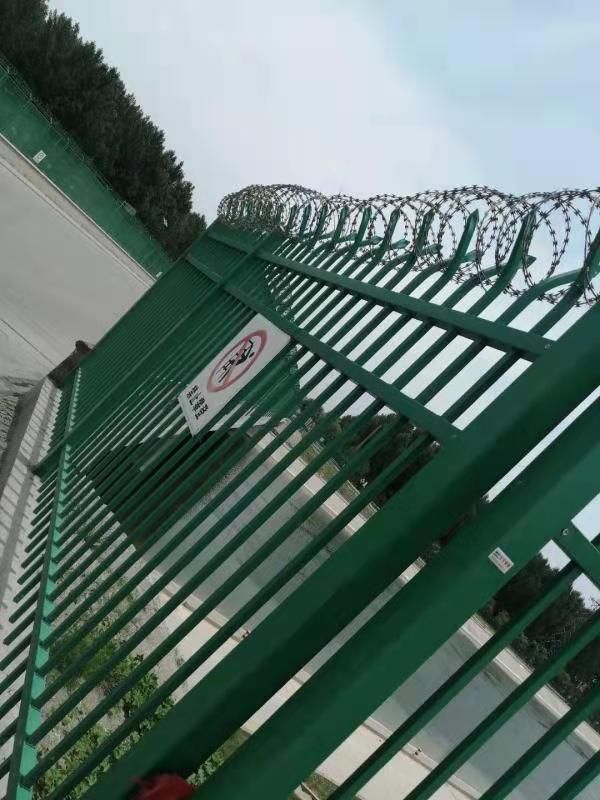

四、 南水北調隔離網刺繩滾籠

（1）刺繩滾籠采用刀片刺繩繞圈成型，相臨兩圈每隔 120°用刀片刺繩連接卡固定，閉合后刀片刺繩圈徑為 750px，張開后形成蛇腹網狀，每交叉圈安裝間距 22～625px。安

裝時用專用刺繩連接卡扣固定，局部可采用鍍鋅鐵絲進行加固。

（2）刀片刺繩由沖切鋼板采用機械壓軋在鋼絲上成型。刀片采用厚度 0.5+0.05mm的低碳鋼板沖切而成，刀刺采用 BOT-22 型，刺寬 15±1 mm，刺長 22±1mm，刺距 34±1 mm。刺繩芯絲采用 HPB300 冷拔低碳鋼絲，線徑 2.5±0.05mm。刺繩滾籠應進行熱鍍鋅防腐處理，鍍鋅量≥50g/m2。
